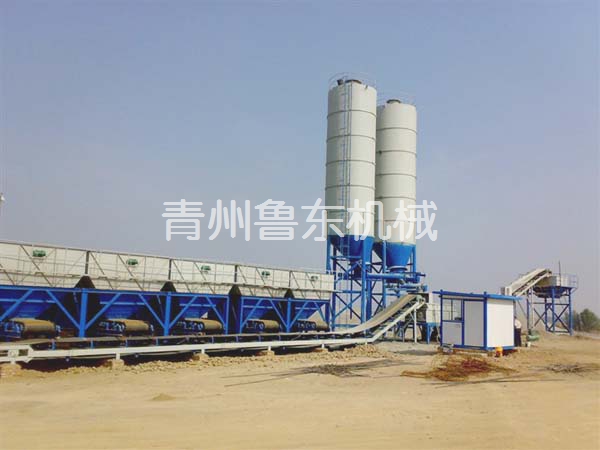

WDB400型穩定土拌和站
時期：2018-04-14 10:25:58 點擊數：
| 序號 | 項目 | 主要技術參數及配置 |
| 1 | 整機 |
1、 額定生產能力：沙礫100~350t/h |
| 2 | 骨料配料供給系統 |
一、料斗（4倉） 二、計量裝置 三、配料皮帶機 1、 皮帶帶寬：800mm 2、 作業能力：350t/h 3、 有效長度：39.6m 4、 電機功率：7.5KW,傳動為電動滾筒式 |
| 3 | 粉料供給計量系統 | 一、粉料倉 1、 數量：1個 2、 容積：100T（水泥密度按1.4計算） 3、 直徑：3000mm 4、 總高度：15.5m 5、 閘板閥：口徑800*800 二、粉料輸送：螺旋輸送機 1、 長度：1800mm 2、 直徑：Ф273 3、 輸送能力：30T/h 4、 控制形式：電腦控制，通過變頻器調整螺旋輸送機的轉速 5、 電機功率：4KW 三、粉料計量：螺旋電子稱 1、 長度：1400mm 2、 直徑：Ф273 3、 計量范圍：50T/h 4、 計量**：±0.5-1% 5、 電機功率：4KW |
| 4 | 攪拌裝置 | 1、 主機型式：雙臥軸強制連續式 2、 生產能力：≤350T/h 3、 有效拌和長度：2500mm 4、 葉片數量：52 5、 葉片材質：**鑄鐵 6、 允許粒徑：60mm 7、 電機功率：45KW 8、 減速機型號：JZQ650 |
| 5 | 供水系統 | 1、水箱容量：6立方米 2、水泵型號：潛水泵 3、水泵流量：40立方米/時 4、電機功率：2.2KW |
| 6 | 儲料裝置 | 一、成品料斜皮帶機 1、 皮帶帶寬：800mm 2、 作業能力：350T/h 3、 有效長度：41.2m 4、 電機功率：7.5KW,傳動為電動滾筒式 5、 成品料提升高度：5m 6、 安裝傾角：18° 二、儲料倉 1、 料倉容積：8立方米 2、 卸料高度：3.5m 3、 運料通道寬度：3.7m 4、 斗門驅動方式：氣動 5、 斗門開啟控制方式：電磁閥控制 6、 振動器功率：1.1KW |
| 7 | 操作室 | 一、機房：采用保溫復合板，容積8立方米，結構堅固，密封良好，隔音、隔熱、防塵，視野開闊，便于觀察全套設備的運行情況。配備冷暖空調，保持機房內溫度恒定。 二、控制系統：具有自動和手動控制功能，兩種功能可互相切換 控制系統主要有監控電腦、操作電盤、變頻器、傳感器 控制系統說明： 1、自動控制系統使用電腦控制技術，電腦開機后自動進入控制程序，采用中文界面，操作簡單，維護方便，易學易懂。各種物料比例可以任意調整，以使用各種不同的物料配比。控制程序運行時顯示各計量稱參數的設定值和實際值，當缺料時能發出報警信號。 2、操作電盤按照工藝順序合理布置，易于操作，各種電器元件均采用優質產品，以###電路系統的穩定運行，電路系統具備過載保護、過熱保護、欠壓保護等功能。 |
